Кабель оптоволоконный ОКПАнг(А)-HF-1(G.657.A)-С/С-1,2 кН
Оптический кабель типа ОКПАнг(А)-HF…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки внутри помещений, чердачных помещений, в трубах, коробах, лотках, а так же, допускается протяжка между зданиями и опорами (до 50м для второй климатической зоны). .
Конструкция:

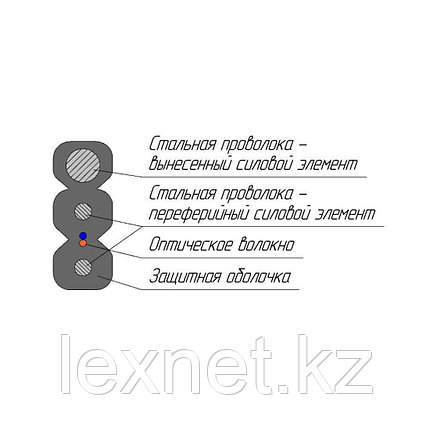

Кабель содержит одно или два оптических волокна, соответствующих рекомендации G.657.A1. Наружная оболочка изготовлена из не распространяющего горение безгалогенного материала. Устойчивость кабеля к продольному растяжению придают два силовых элемента из стальных проволок диаметром 0.5 мм и одна стальная канатная проволока диаметром 1.2 мм. Абонентский кабель ОКПАнг(А)-HF-0,22-…С/С предназначен для прокладки внутри помещений, чердачных помещений, в трубах, коробах, лотках, а так же, допускается протяжка между зданиями и опорами (до 50м для второй климатической зоны). Применяется в FTTx сетях, где требуется минимальные геометрические размеры оболочки, вместе с тем должна обеспечиваться надежная защита волокна от климатических и механических воздействий .
Инструкция по монтажу ОКПА_ОКПК 3.16-2017.pdf
Бренд
СКО
Артикул
ОКПАнг(А)-HF-1(G.657.A)-С/С-1,2 кН
Код
25394
Базовая единица
м
В упаковке
2000
Размеры кабеля, мм
5,2±0,2 х 2,0±0,2
Масса 1км кабеля, кг/км
25
Тип волокна (согласно ITU-T)
G.657A1
Материал наружной оболочки
нг(А)-HF
Цвет наружной оболочки
Черный (устойчив к УФ излучению)
Несущий силовой элемент
Стальная канатная проволока
Диаметр несущего силового элемента, мм
1,2
Дополнительные силовые элементы
Две стальные канатные проволоки
Диаметр дополнительных силовых элементов, мм
0,5
Минимальный радиус изгиба без несущего элемента, мм
15 (при эксплуатации) 30 (при инсталяции)
Минимальный радиус изгиба, мм
15 (при эксплуатации) 30 (при инсталяции
Типовое затухание, дБ/км
≦0,36 при 1310 нм ≦0,22 при 1550 нм
Макс. нагрузка при растяжении, кН
590 (при относительном удлинении волокна 0,25%), 830 (при относительном удлинении волокна 0,35%) 120
Тип волокна
G.657A1
Макс. нагрузка при сжатии, Н/100 мм
1000
Температура хранения и транспортировки
-40ºC…+60 ºC
Температура монтажа
-10 ºC …+60 ºC
Температура эксплуатации
-40 ºC …+60 ºC
Количество волокон
1 волокно
Вес
0.024кг
Штрихкод
54616695
Гарантия
1 год
- Цена: 95 ₸/м
