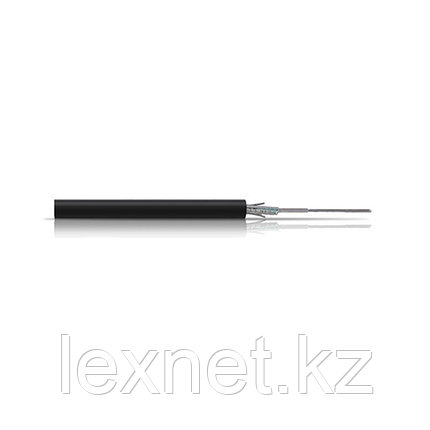

Кабель оптоволоконный ОКЛм-0,22-4П-2,7 кН

Назначение:
Оптический кабель типа ОКЛм…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается броня из стальной гофрированной ламинированной ленты. Свободное пространство между лентой и сердечником заполняются гидрофобным заполнителем. Поверх ленточной брони накладывается полиэтилен высокой плотности.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующей материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Возможное количество волокон в кабеле до 288.

 инструкция по монтажу ОКЛ 3.5-2016.pdf Инструкция по монтажу и эксплуатации ВОК ОКЛ.pdf

Бренд

СКО

Артикул

ОКЛм-0,22-4П-2,7 кН

Код

25352

Базовая единица

м

В упаковке

6000

Аналогичные товары

00000033502;00000012336

Растягивающее усилие, кН

2,7 кН

Масса 1км кабеля, кг/км

92

Рабочий диапазон температур

от -60°C до +70°C

Диапазон температуры во время прокладки

от -30°C до +50°C

Диапазон температуры транспортировки и хранения

от -50°C до +50°C

Стойкость к ударной нагрузке

не менее 5 Дж

Максимально допустимое раздавливающее усилие

не менее 3 кН/100мм

Диаметр кабеля

10,1 мм

Тип волокна

Corning SMF-28 Ultra -G652D (Одномод)

Количество модулей

1

Количество волокон

4 волокна

Вес

0.118кг

Штрихкод

76723260

Гарантия

1 год
