Кабель оптоволоконный ОКБ-0,22-4П-7кН
Назначение:
Оптический кабель типа ОКБ…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, тунелях, коллектарах, при наличии особо высоких требований по механической прочности.
Описание конструкции:

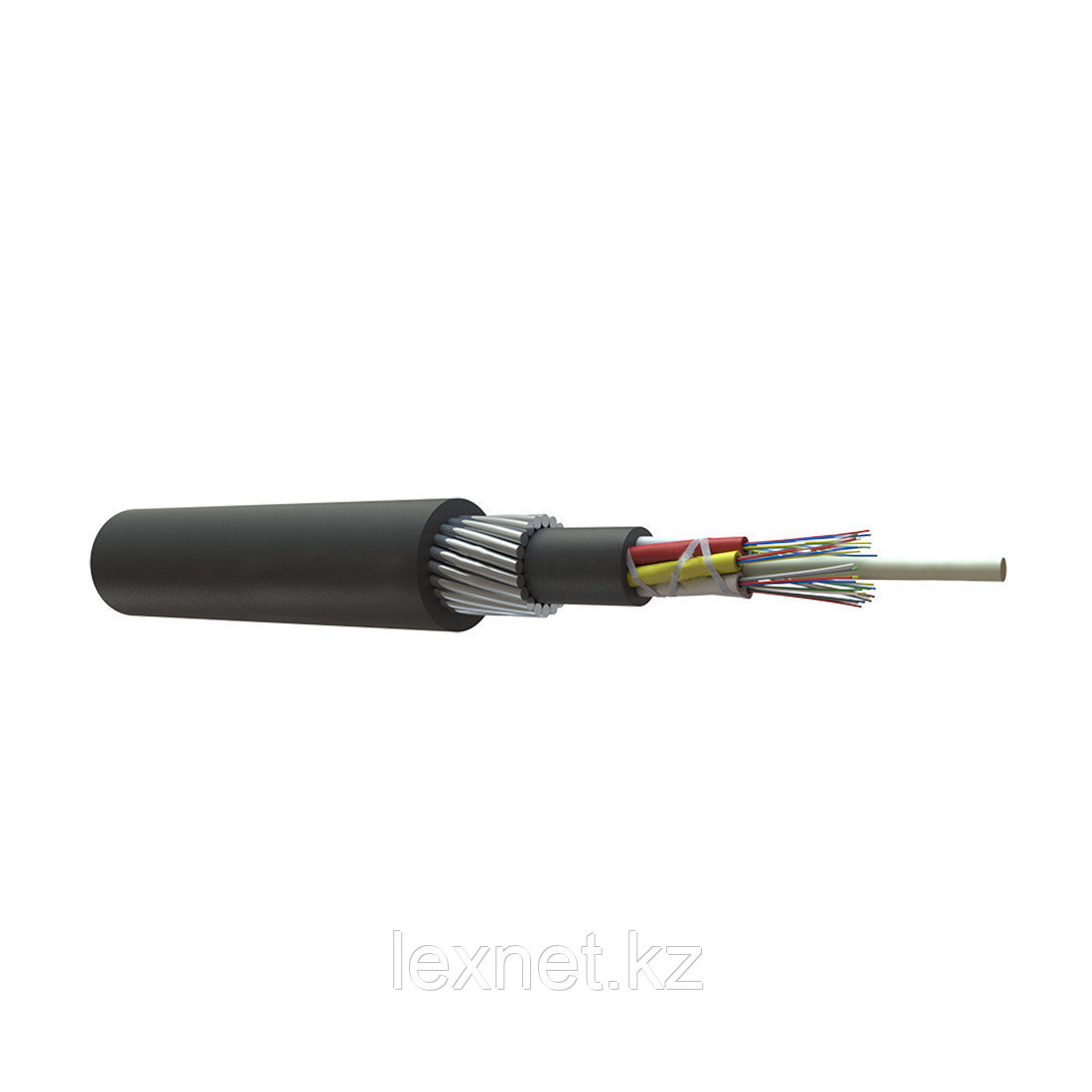

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена.Поверх оболочки накладывается броня из стальных оцинкованных проволок. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным заполнителем. Поверх проволочной брони накладывается защитная оболочка из полиэтилена высокой плотности.
По требованию заказчика возможны опции:
1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Возможное количество волокон в кабеле до 288.
5, Изготовление конструкции кабеля с броней из двойного повива проволок (конструкции от 30кН)
Инструкция по монтажу и эксплуатации ВОК ОКБ.pdf
Бренд
СКО
Артикул
ОКБ-0,22-4П 7кН
Код
25375
Базовая единица
м
В упаковке
6000
Растягивающее усилие, кН
7,0 кН
Масса 1км кабеля, кг/км
215
Рабочий диапазон температур
от -60°C до +70°C
Диапазон температуры во время прокладки
от -30°C до +50°C
Диапазон температуры транспортировки и хранения
от -50°C до +50°C
Стойкость к ударной нагрузке
не менее 10 Дж
Максимально допустимое раздавливающее усилие
не менее 4 кН/100мм
Минимальный радиус изгиба, мм
20 x D кабеля
Диаметр кабеля
11,8 мм
Тип волокна
Corning SMF-28 Ultra -G652D (Одномод)
Количество модулей
1
Количество волокон
4 волокна
Вес
0.264кг
Штрихкод
5012215
Гарантия
1 год
- Цена: 365 ₸/м
