Кабель оптоволоконный ОКБ-0,22-4П-7кН

Назначение:
Оптический кабель типа ОКБ…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, тунелях, коллектарах, при наличии особо высоких требований по механической прочности.

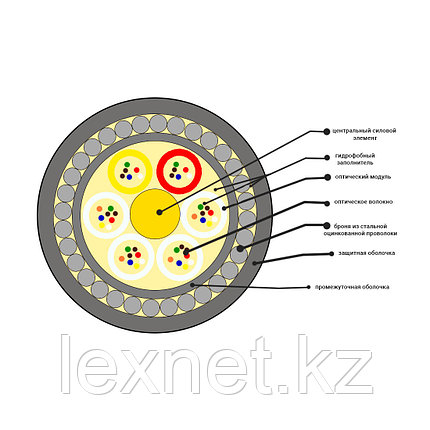

Описание конструкции:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена.Поверх оболочки накладывается броня из стальных оцинкованных проволок. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным заполнителем. Поверх проволочной брони накладывается защитная оболочка из полиэтилена высокой плотности.
По требованию заказчика возможны опции:
1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Возможное количество волокон в кабеле до 288.
5, Изготовление конструкции кабеля с броней из двойного повива проволок (конструкции от 30кН)

 Инструкция по монтажу и эксплуатации ВОК ОКБ.pdf

Бренд

СКО

Артикул

ОКБ-0,22-4П 7кН

Код

25375

Базовая единица

м

В упаковке

6000

Растягивающее усилие, кН

7,0 кН

Масса 1км кабеля, кг/км

215

Рабочий диапазон температур

от -60°C до +70°C

Диапазон температуры во время прокладки

от -30°C до +50°C

Диапазон температуры транспортировки и хранения

от -50°C до +50°C

Стойкость к ударной нагрузке

не менее 10 Дж

Максимально допустимое раздавливающее усилие

не менее 4 кН/100мм

Минимальный радиус изгиба, мм

20 x D кабеля

Диаметр кабеля

11,8 мм

Тип волокна

Corning SMF-28 Ultra -G652D (Одномод)

Количество модулей

1

Количество волокон

4 волокна

Вес

0.264кг

Штрихкод

5012215

Гарантия

1 год
