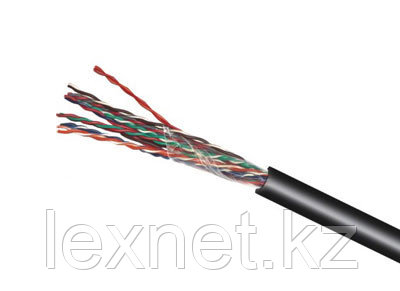

КСВПП5е - Кабель UTP 5e PE, для внешней прокладки 4*2*0,52
Расшифровка маркировки:
К - кабель
С - структурированный
В - высокочастотный
П - в полиэтиленовой изоляции
П - полиэтиленовая оболочка
5; 5 е - категория
Назначение:
Кабели предназначены для стационарной прокладки внутри зданий и сооружений с оболочкой из поливинилхлоридного пластиката, а так же для внешней прокладки с оболочкой из полиэтилена, для работы в частотном диапазоне до 100 МHz (категория 5 и 5е по стандарту ИСО/МЭК 11801).
Условия эксплуатации и монтажа:
Для кабеля марок КСВПП-5, КСВПП-5е монтаж кабеля производится при температуре не ниже -15°С.
Минимальный допустимый радиус изгиба при прокладке и монтаже должен быть не менее 10 минимальных наружных размеров (диаметров) кабеля.
Электрические характеристики:
- Сопротивление жил, пересчитанное на 100 m длины кабеля и температуру 20°С, не более 9,6 Ом;
- Омическая асимметрия жил в рабочей паре на длине 100 m не более 3%.
Затухание на длине 100 m, dB, не более
|
Наименование |
1Мгц |
4Мгц |
10Мгц |
16Мгц |
20Мгц |
31,25Мгц |
62,5Мгц |
100Мгц |
|
Категория 5 |
2,1 |
4,3 |
6,6 |
8,2 |
9,2 |
11,8 |
17,1 |
22,0 |
|
Категория 5e |
2,0 |
4,1 |
6,5 |
8,2 |
9,2 |
11,7 |
17,0 |
22,0 |
Переходное затухание на ближнем конце, dB/100 m не менее
|
Наименование |
1Мгц |
4Мгц |
10Мгц |
16Мгц |
20Мгц |
31,25Мгц |
62,5Мгц |
100Мгц |
|
Категория 5 |
62 |
53 |
47 |
44 |
42 |
40 |
35 |
32 |
|
Категория 5е |
65,3 |
56,3 |
50,3 |
47,2 |
45,8 |
42,9 |
38,4 |
35,3 |
Техническая спецификация КСВПП-5; КСВПП-5е:
|
Число пар |
Диаметр |
Номинальный |
Вес кабеля, |
Строительная |
|
4*2*0,52 |
0,52 ± 0,010 |
6,74 |
36,72 |
100; |
| Основные | |
|---|---|
| Страна производитель | Узбекистан |
| Назначение | Для компьютерных сетей |
| Тип кабеля | Витая пара |
| Длина в упаковке | 305 м |
| Тип монтажа | Наружный |
| Конструктивные особенности | |
| Тип витой пары | UTP |
| Пользовательские характеристики | |
| Производитель | Самара кабель |
- Цена: 154 ₸/м
